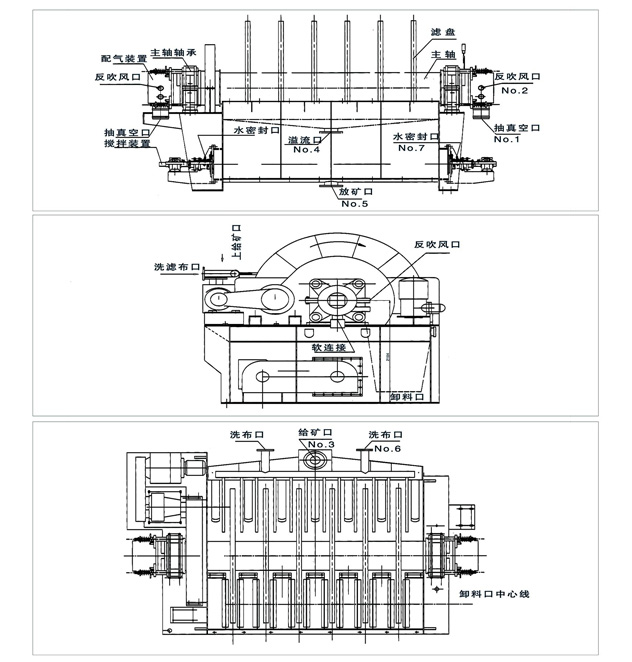

盘式真空过滤机由各个单独的扇形片的圆盘构成。每一个扇形片为单独的过滤单元，由滤布做成布套在扇形片上形成滤室。过滤盘由电机通过减速器及开式齿轮传动来驱动，过滤盘顺时针方向转动，滤室里的矿浆在吸附区借助于真空泵在过滤介质两侧形成的压力差，附着在过滤盘上形成滤饼后，搅拌器旋转防止固体沉淀，滤饼离开液面后，在真空作用下继续脱去水分。滤液透过滤布，经过滤液管，从分配头排出。滤饼在卸料区由反吹风卸料落入排料槽，整个作业过程连续循环进行。
